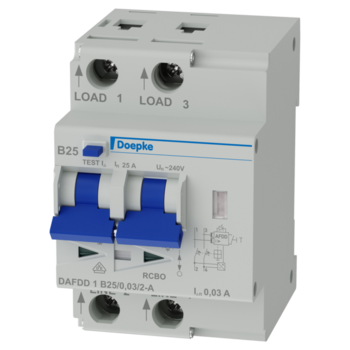

Fehlerlichtbogen-Schutzeinrichtungen DAFDD 1 B25/0,03/2-A
- dreifache Sicherheit in einem Gerät
- puls- und wechselstromsensitiv, netzspannungsunabhängig
- Darstellung der Fehlerart durch Blinkcode
- VDE-zertifiziert
Fehlerlichtbogen-Schutzeinrichtungen DAFDD 1 B25/0,03/2-A
- dreifache Sicherheit in einem Gerät
- puls- und wechselstromsensitiv, netzspannungsunabhängig
- Darstellung der Fehlerart durch Blinkcode
- VDE-zertifiziert
Produktdetails
Brandschutzschalter, zweipolig, 25 A, 0,03 A, B-Charakteristik, Typ A
Beschreibung
- Auslösecharakteristik (MCB)
- B
- Bemessungsfehlerstrom IΔn
- 0,03 A
- Bemessungsspannung (AC)
- 240 V
- Bemessungsstrom AC (typ.)
- 25 A
- Fehlerstromtyp
- A
- kurzzeitverzögert
- nein
- Polzahl
- 2
Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert.
Kombigerät mit drei Funktionen, zweipolig, Neutralleiterposition variabel, AFDD nach IEC/EN-62606, RCBO nach IEC/EN-61009, durchgehende Selbstüberwachung der AFD-Unit, netzspannungsunabhängige Auslösung der FI- und LS-Funktionen, Anzeige AFDD-Auslösegrund, Kontaktstellungsanzeige, Fehlerstromausgelöstanzeige, kompakte Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, Zugbügelklemmen mit Hintersteckschutz, tristabile Rastschieber für leichten Ein- und Ausbau
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung von unten
Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen, Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen, in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
Brandschutzschalter, zweipolig, 25 A, 0,03 A, B-Charakteristik, Typ A
Spezifikationen
- Auslösecharakteristik (MCB)
- B
- Bemessungsfehlerstrom IΔn
- 0,03 A
- Bemessungsspannung (AC)
- 240 V
- Bemessungsstrom AC (typ.)
- 25 A
- Fehlerstromtyp
- A
- kurzzeitverzögert
- nein
- Polzahl
- 2
Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert.
Kombigerät mit drei Funktionen, zweipolig, Neutralleiterposition variabel, AFDD nach IEC/EN-62606, RCBO nach IEC/EN-61009, durchgehende Selbstüberwachung der AFD-Unit, netzspannungsunabhängige Auslösung der FI- und LS-Funktionen, Anzeige AFDD-Auslösegrund, Kontaktstellungsanzeige, Fehlerstromausgelöstanzeige, kompakte Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, Zugbügelklemmen mit Hintersteckschutz, tristabile Rastschieber für leichten Ein- und Ausbau
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeisung von unten
Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen, Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen, in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können.
