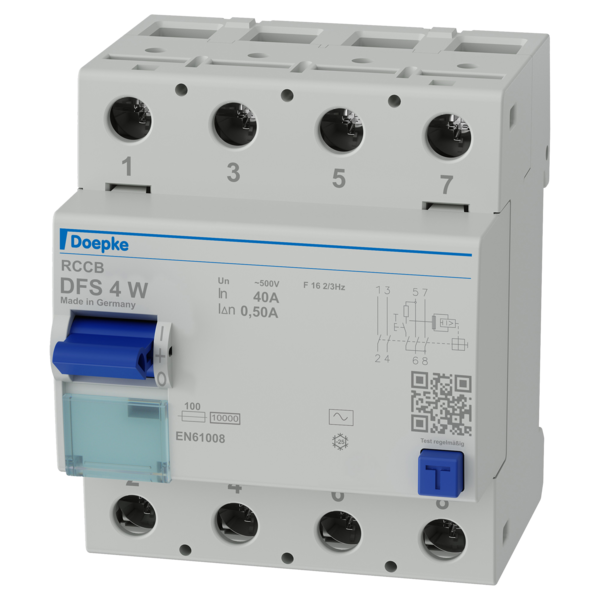

Fehlerstromschutzschalter DFS 4W 040-2/0,50-AC
- wechselstromsensitiv, netzspannungsunabhängig
- für Weichenheizungen
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Fehlerstromschutzschalter DFS 4W 040-2/0,50-AC
- wechselstromsensitiv, netzspannungsunabhängig
- für Weichenheizungen
- geringe Verlustleistung pro Pol
- große Anschlussklemmen bis 50 mm²
Produktdetails
FI-Schalter, zweipolig, 40 A, 0,5 A, Typ AC, für Weichenheizungen, N beliebig
Beschreibung
- Ausführung
- für Weichenheizungen
- Bemessungsfehlerstrom IΔn
- 0,5 A
- Bemessungsstrom (AC)
- 40 A
- Fehlerstromtyp
- AC
- HD-Ausführung
- nein
- kurzzeitverzögert
- nein
- Neutralleiterposition
- beliebig
- Polzahl
- 2
- selektiv
- nein
Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs AC erfassen nur Wechselfehlerströme. In Deutschland sind sie daher als Fehlerstromschutzeinrichtung nicht zugelassen. Fehlerstromschutzschalter in W-Ausführung sind für Weichenheizungen optimiert. Sie haben eine Bemessungsfrequenz von 16 2/3 Hz für Bahnanlagen bis 500 V.
zweipolige Ausführung (4 TE) mit zwei integrierten Hilfsschaltern (2 S), dreipolige Ausführung (4 TE) mit einem integrierten Hilfsschalter (1 S), netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechselfehlerströme (Typ AC), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", Neutralleiterposition beliebig
Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig
vorzugsweise in geerdeten Stromnetzen für Bahnen zur Absicherung der Weichenheizungsanlagen, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme verursachen können.
Der Einsatz von Fehlerstromschutzschaltern vom Typ AC ist nicht in allen Ländern zulässig. Beachten Sie die entsprechenden nationalen Errichtungsbestimmungen.
